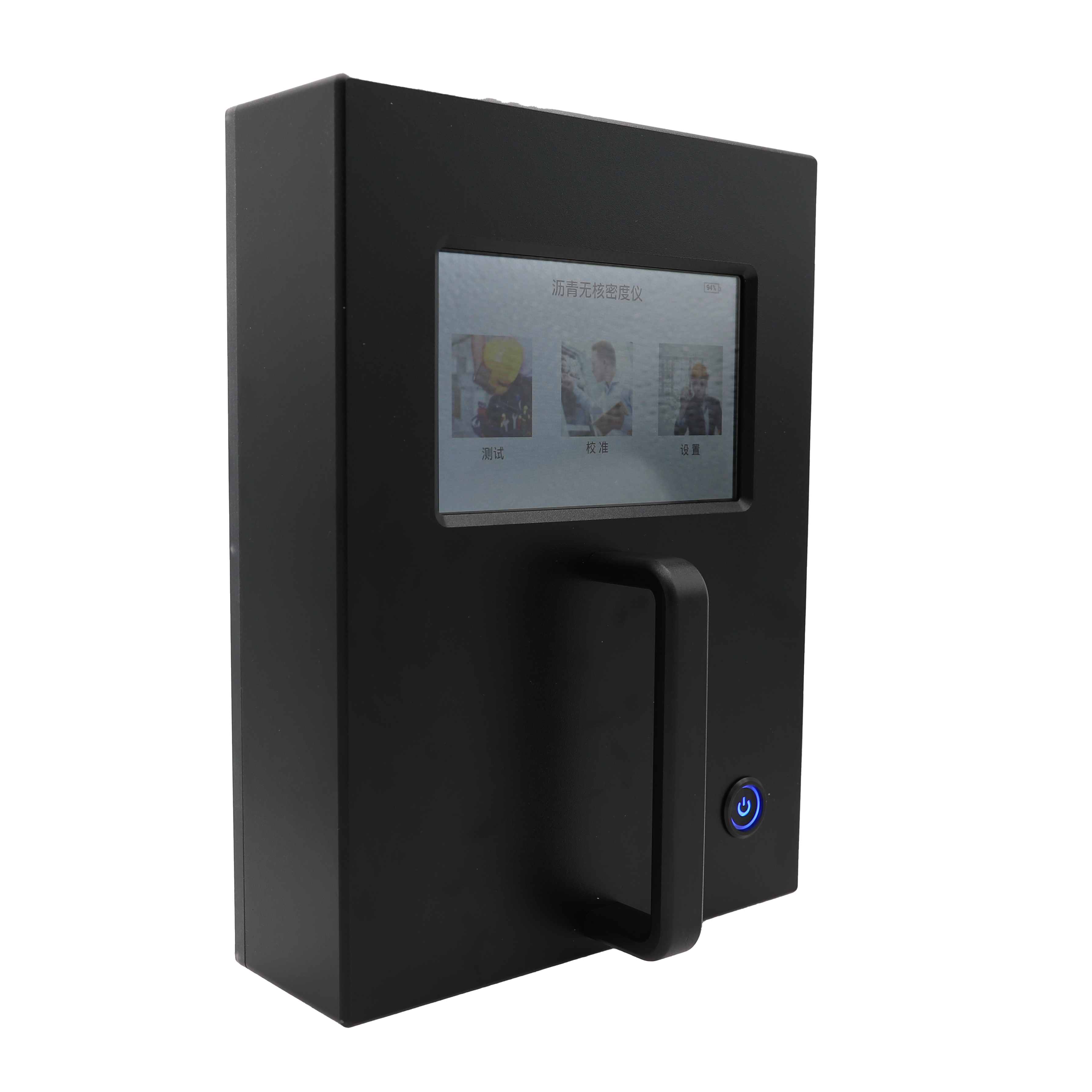

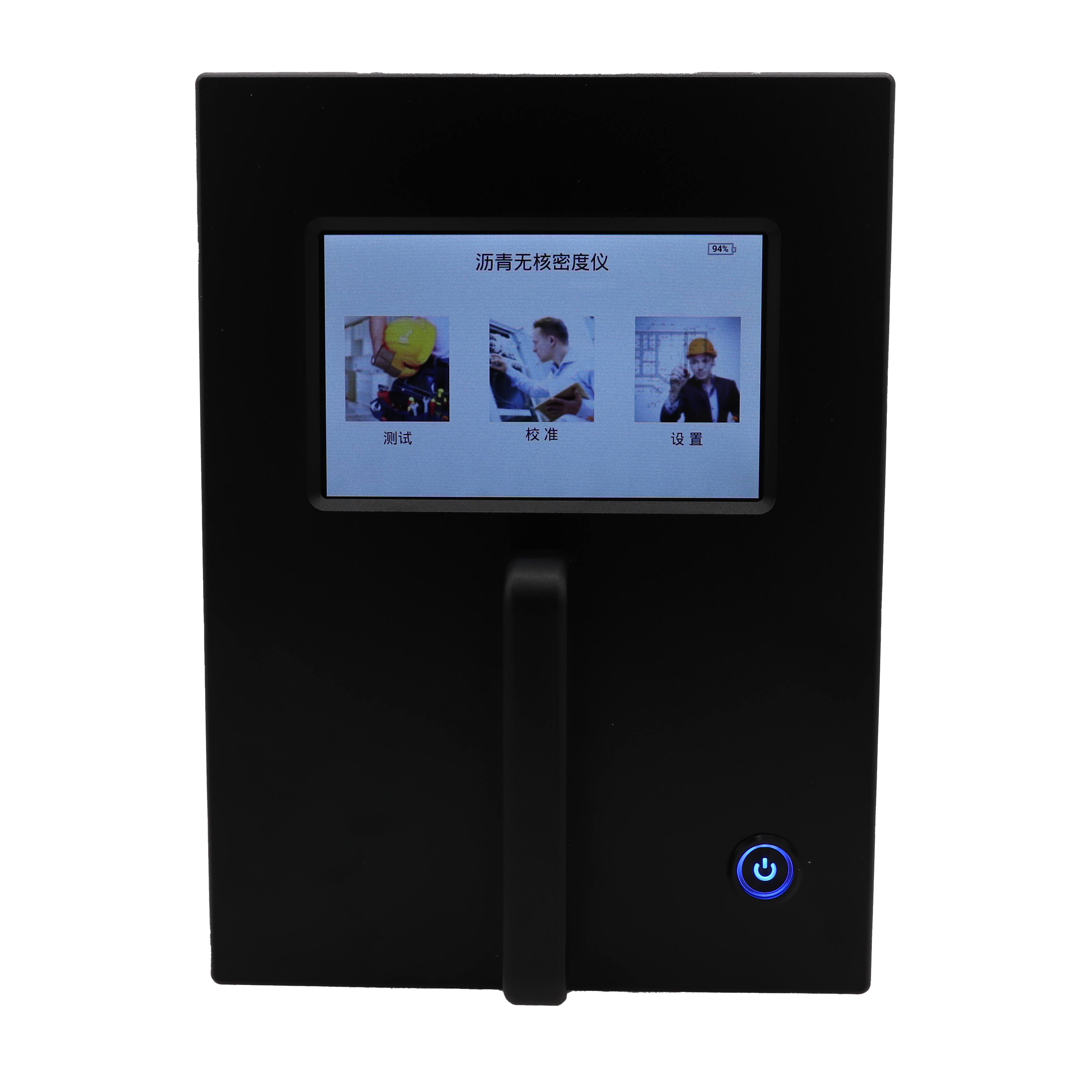

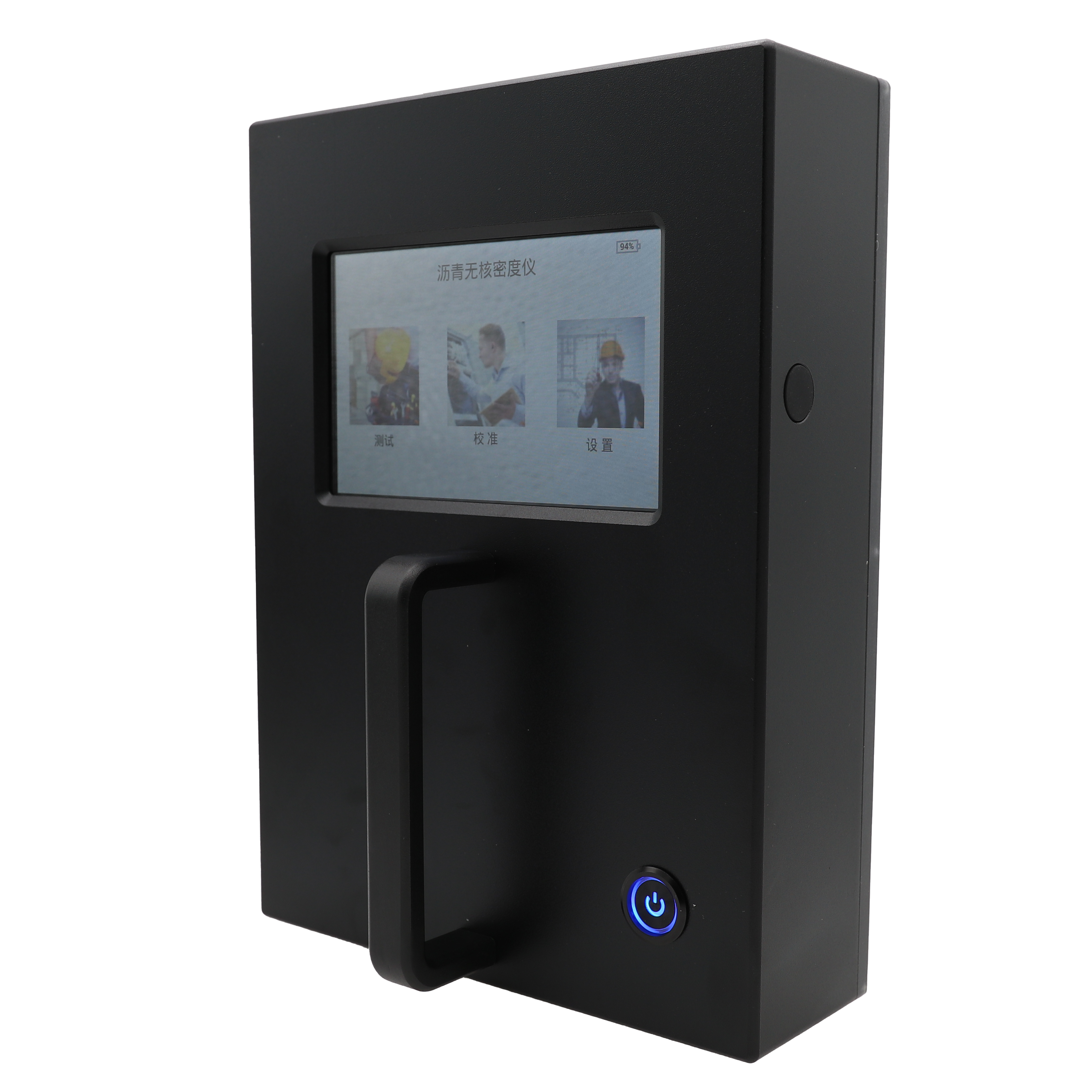

H3000沥青无核密度仪

 产品介绍

简介及用途
       沥青无核密度仪是一种便携式无损路面测量仪器，该仪器主要用于测试沥青路面材料的密度(包括沥青路面结构层的上、中、下面层) ，同样适用于无污染、表面平整无松散的旧沥青路面。


基本原理

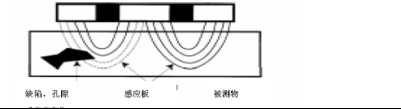

       沥青路面的密度和材料的介电常数存在一定的比例关系。通过测量沥青路面材料的介电常数。沥青无核密度仪可以直接、快速、准确地测试沥青路面的密度。它通过一个新型的环状电子电容感应场来测量材料的介电常数。这个环状电容由感应板和材料组成，仪器中的转换器将电场信号转换成材料的密度读数并显示。如下图:

主机界面

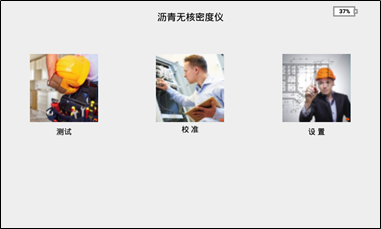

  开机界面                                                                       校准界面

详细规格

主要功能
    (1)采用无放射性材料。
    (2)轻便、易用。
    (3)主机工作时间约24h。
    (4) 用通用单位测试密度 (g./ cm³)。
    (5)可测量并补偿沥青路面的温度及湿度。
    (6)可通过U盘直接拷贝数据，无需安装软件。

主要技术指标
（1）检测面积：直径15cm 范围，允许测量细的和粗糙的材料

（2）5吋高亮电容触摸屏幕，强光下可以看清

（3）检测深度： 20mm 到 400mm

（4）测量时间：＜3秒

（5）测量精度：3%

（4）内部数据记录器可储存1000000个读数，可扩展64G

（5）配备USB接口，U盘直接传输数据或进行机内软件升级

（6）显示测量项目：密度，%压实度，%空隙率，离析变量

（7）可以利用旋转压实仪对仪器进行曲线标定，测试传感器和旋转压实仪的试块是直接相对应的

（8）锂电池组12V/5.2AH,连续工作24小时

（9）操作温度：环境温度零下20℃至 70℃ ,被测表面温度 300℃

（10）温度传感器测量范围：-20℃-350℃

（11）体积重量

           仪器体积：230mm*170mm*55mm

           仪器重量：1.0kg

技术支持

相关规程


《沥青路面无核密度仪》(JT/T 1171-2017)

《公路路基路面现场测试规程》(JTG3450-2019)
