U510/U520 非金属超声检测仪
产品介绍
设备特点：

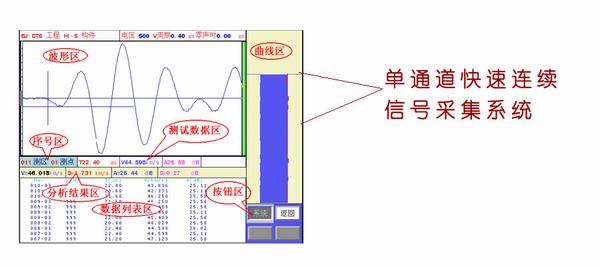

1.信号波形、声参量数据实时显示及分析处理，即时显示内部缺陷示意图，测试结果一目了然；

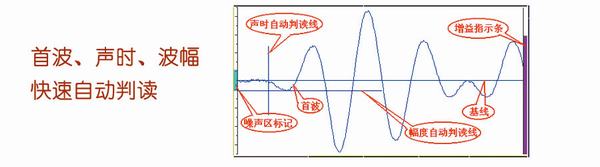

2.快速、准确的声时、波幅智能判读功能，有效保证了测试数据的可靠，提高了检测速度；

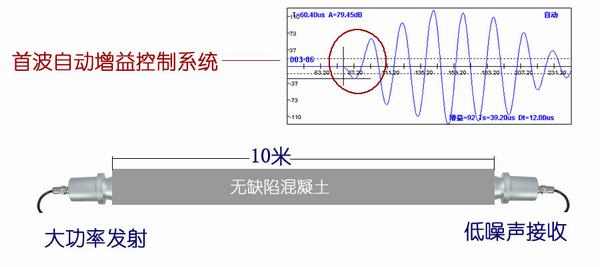

3.在无缺陷混凝土中对测穿透距离可达10米，电火花震源单次激励穿透距离大于50米；
详细规格
依据标准：
超声回弹综合法检测混凝土强度技术规程------------------------CECS 02：2005
超声法检测混凝土缺陷技术规程------------------------------------CECS 21：2000
建筑基桩检测技术规程-------------------------------------------------JGJ 106 —2014
公路工程基桩动测技术规程-------------------------------------------JTG/T F81-01-2004
深圳市建筑基桩检测规程----------------------------------------------SJG09-2007
铁路工程基桩检测技术规程-------------------------------------------TB 10218-2008
北京市《回弹法、超声回弹综合法》-------------------------------DBJ/T01-78-2003
上海市《结构混凝土抗压强度检测技术规程》-------------------DG/TJ08—2020—2007
山东省《超声回弹综合法检测混凝土强度技术规程》----------DBJ14-027-2004
铁路工程结构混凝土强度检测规程----------------------------------TB 10426-2004
广东省《建筑地基基础检测规范》----------------------------------DBJ 15-60-2008
上海市《建筑基桩检测技术规范》----------------------------------DGJ08-218-2003
声波检测仪----------------------------------------------------------------JJG 990-2004
技术参数：
|
产品型号 |
ZBL-U520A |
ZBL-U520 |
ZBL-U510 |
|
|
主控方式 |
针对硬件深度优化工业级系统 |
|||
|
显示屏 |
6.4英寸、高亮度、TFT彩色液晶屏 |
|||
|
操作方式 |
铵键+光电旋钮 |
|||
|
存储方式 |
机内256M+外置U盘 |
|||
|
信号采集模式 |
单、双通道智能连续快速采集 |
单、双通道手动逐点采集 |
单通道手动逐点采集 |
|
|
通道数 |
1发射+2接收+1外触发 |
1发射+1接收 |
||
|
触发方式 |
信号触发、外触发 |
信号触发 |
||
|
采样周期 |
0.05μs~400μs，14档可调 |
|||
|
声时精度 |
0.05μs |
|||
|
声时测度范围 |
0～629000μs |
|||
|
放大增益 |
82 dB |
|||
|
频带宽度 |
10~250kHz |
|||
|
接收灵敏度 |
≤30μV |
|||
|
增益精度 |
0.39% |
|||
|
发射电压 |
65、125、250、500V、1000V可调 |
|||
|
发射脉宽 |
20μs～20ms |
|||
|
通讯接口 |
标准USB |
|||
|
工作时间 |
> 6小时 |
|||
|
供电方式 |
内置 |
锂电池 |
||
|
外置 |
220V AC/DC |
|||
|
主机尺寸 |
250 mm×185 mm×58mm |
|||
|
主机重量 |
1.8kg(含内置电池) |
|||
|
工作 环境 |
温 度 |
0℃~+40℃ |
||
|
湿 度 |
<90%RH |
|||
