U5700 多通道超声测桩仪
产品介绍
性能特点：
1.一次提升即完成3或6个剖面的测试,提升速度大于60米/分钟（每米5个测点）；
2.可随时对当前通道的增益、延迟进行调整，确保数据判读准确、可靠；
3.可同屏显示6个测试剖面测试信息，整桩完整性一目了然；

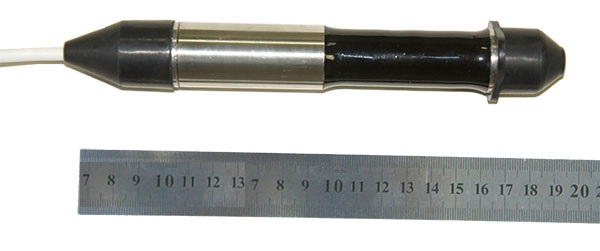

全新换能器：收发兼用，尺寸小（长度仅为19 cm），信号强、波形好、波形前端不失真，同时有效减少传感器卡管的现象；

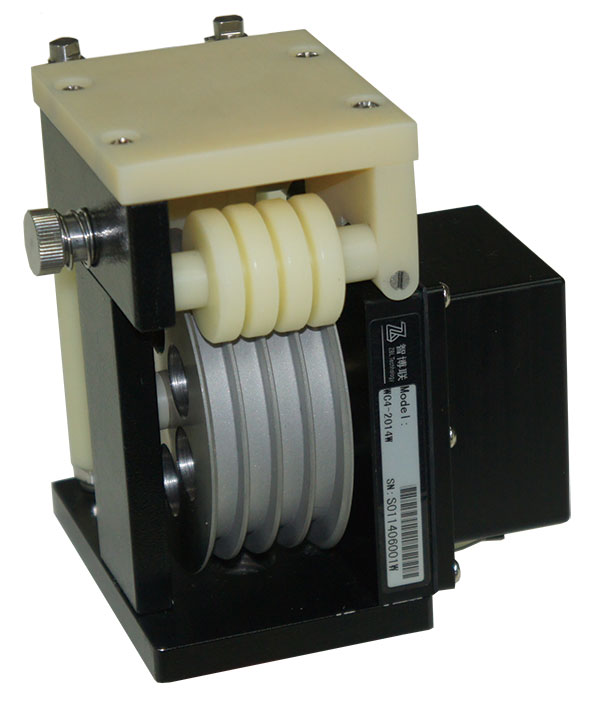

无线深度记录轮：主机和深度记录轮之间采用无线连接，操作便捷，同时摆脱连接线和插头损坏带来的烦恼。深度记录轮采用防尘、防水设计，防护等级超过IP65；
首波定位算法：首波定位准确，大幅提高声参量判读的准确性，现场实时还原桩身缺陷，基本无需后期处理；
双料注塑壳体：舍弃铝合金型材壳体，采用现代化工业造型设计，双料注塑壳体，防划、抗摔，保证机壳坚固、美观的同时带来“轻薄”机身，整机重量不到2.5kg；
详细规格
依据标准：
《公路工程基桩动测技术规范》（JTG/T F81-01-2004）
《铁路工程基桩检测技术规程》（TB 10218-2008）
《建筑基桩检测技术规范》（JGJ 106-2014）
《深圳市建筑基桩检测规程》（SJG09-2007）
《超声法检测混凝土缺陷技术规程》（CECS21：2000）
广东省标准《建筑地基基础检测规范》（DBJ15-60-2008）
技术参数：
|
产品名称 |
多通道超声测桩仪 |
|||
|
产品型号 |
ZBL-U5600 |
ZBL-U5700 |
||
|
主机 |
通 道 数 |
3 |
4 |
|
|
一次测试剖面数 |
3 |
6 |
||
|
通道方式 |
3个独立可控通道 |
4个独立可控通道 |
||
|
主控方式 |
内置A8工控主板 |
|||
|
显示屏 |
10.4英寸高清高亮液晶屏 |
|||
|
操作方式 |
电容触摸屏 |
|||
|
储存方式 |
内置电子硬盘（≥4GB）+U盘 |
|||
|
采样方式 |
同步连续快采 |
|||
|
采样周期 |
0.05μs~1638.4μs多档可选 |
|||
|
声时精度 |
0.05μs |
|||
|
记录长度 |
512~4096 |
|||
|
声时范围 |
±1677.7ms |
|||
|
发射电压 |
65、250、500、1000 V四档可调 |
|||
|
放大增益 |
82dB |
|||
|
系统动态范围上限 |
154 dB |
|||
|
增益精度 |
0.5dB |
|||
|
频带宽度(12dB) |
2~500kHz |
|||
|
接收灵敏度 |
≤10μV |
|||
|
道间串扰 |
≤1/400 |
|||
|
通讯接口 |
USB、MiniUsb、WiFi、蓝牙 |
|||
|
测试方式 |
平测、复测、加密、斜测 |
|||
|
工作时间 |
> 8 小时 |
|||
|
供电方式 |
内置 |
锂电池或移动电源 |
||
|
外置 |
220V AC/DC |
|||
|
工作环境 |
温度 |
-10℃~+40℃ |
||
|
湿度 |
< 90% |
|||
|
主机尺寸 |
270mm×220mm×75mm |
|||
|
主机重量 |
2.5kg |
|||
|
提升装置连接方式 |
有线、无线可切换 |
|||
|
无线提升装置 |
传输距离上限 |
≥5米 |
||
|
分辨率 |
1cm |
|||
|
连续工作时间 |
≥20小时 |
|||
|
供电方式 |
内置锂电池 |
|||
|
记录间距 |
2cm~25cm可选 |
|||
|
提升速度 |
大于60m/min（每米5个测点） |
|||
