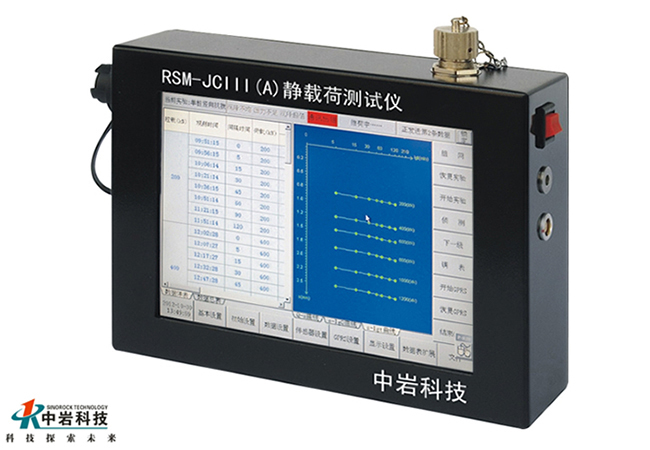

RSM-JCⅢ（A）静载荷检测仪
产品介绍
性能特点：
1. 一体化设计，金属合金机壳，触摸屏操作；
2. 采用8.4寸真彩液晶显示屏，背光亮度可调；
3. 主机可无线控制数据采集端，有效无线距离大于300米；
4. 主机及数控盒内置高能锂电池，确保断电试验不中断，数据不丢失；
5. 智能化操控，加载、卸载、判稳、读数，实现无人值守功能；
6. 具备全面智能报警功能，实现沉降量、上拔量过大、沉降不均、调整位移表、位移传感器故障、油压系统故障、反力不足、压力不足等多项报警功能，并可根据各种工地情况人工自定义设定报警警戒值；
7. 图表化显示，现场可同时显示Q-s, s-lgt, s-lgQ等各种数据曲线；
8. 兼容调频防水位移传感器及数字容栅传感器；
9. 各种国家标准、行业标准、地方标准及个性自定义加卸方式均适用。
符合标准：
《建筑基桩检测技术规范JGJ106-2014》
《建筑地基基础工程施工质量验收规范GB50202-2002》
《建筑地基基础设计规范GB50007-2011》
《建筑地基处理技术规范JGJ79-2002》
《建筑桩基技术规范JGJ94-2008》
符合各种地方标准规范
操作界面：
详细规格
|
主机型号 |
RSM-JCⅢ（A） |
RSM-JCⅢ（B） |
|
主 机 |
||
|
显示模式 |
真彩8.4寸液晶显示屏（背光可调） |
真彩10.4寸液晶显示屏（背光可调） |
|
操作方式 |
触摸屏操作（屏幕可锁） |
触摸屏操作（屏幕可锁） |
|
存储方式 |
电子硬盘 |
电子硬盘 |
|
数据备份 |
智能备份 |
智能备份 |
|
存储容量 |
8G，≥10万根桩测试数据 |
8G，≥10万根桩测试数据 |
|
通讯方式 |
无线/有线 |
无线/有线 |
|
无线通讯距离 |
≥300米 |
≥300米 |
|
无线测控测点数量 |
1个 |
1个 |
|
输入/输出接口 |
USB/串口 |
USB/串口 |
|
供电模式 |
交流电、内置锂电池 |
交流电、内置锂电池 |
|
功率 |
≤20VA |
≤20VA |
|
工作温度 |
-20℃～+55℃ |
-20℃～+55℃ |
|
环境湿度 |
≤85% |
≤85% |
|
体积 |
22×17×6cm |
28×20×7cm |
|
重量 |
2.2kg(含锂电池) |
4.0kg(含锂电池) |
|
RSM-JC数控盒 |
||
|
测试通道 |
4 or 8 or 16通道可选 |
|
|
位移量程 |
累计量程：-1000～1000mm;单次量程50mm |
|
|
位移测试精度 |
0.1%FS |
|
|
位移分辨率 |
0.02%FS |
|
|
荷载量程 |
0～70MPa |
|
|
荷载测试精度 |
0.25% |
|
|
供电模式 |
内置锂电池 |
|
技术支持
标准配置：
选购配件：
|
序号 |
项 目 |
规 格 |
用途 |
|
|
1 |
高压泵站 |
70Mpa |
BZ70-0.4-卸-10L |
|
|
BZ70-1-卸4-20L |
|
|||
|
BZ70-1-卸4-50L |
|
|||
|
63Mpa |
BZ63-2.5-卸4-50L |
|
||
|
2 |
双作用手动泵 |
63Mpa |
SYB-4 |
|
|
3 |
分离式千斤顶 |
50t |
QF50--20 |
|
|
100t |
QF100--20 |
|
||
|
200t |
QF200--20 |
|
||
|
320t |
QF320--20 |
|
||
|
500t |
QF500--20 |
|
||
|
630t |
QF630--20 |
|
||
|
4 |
一泵四顶卸载阀 |
|
|
|
|
5 |
容删式位移传感器 |
行程50mm |
|
|
|
6 |
油压传感器 |
|
|
|
|
7 |
手动油泵 |
|
|
|
|
8 |
高压油管 （含接头）
|
3米 |
|
|
|
6米 |
|
|||
|
9米 |
|
|||
|
12米 |
|
|||
|
15米 |
|
|||
|
9 |
磁芯表座 |
|
|
|
